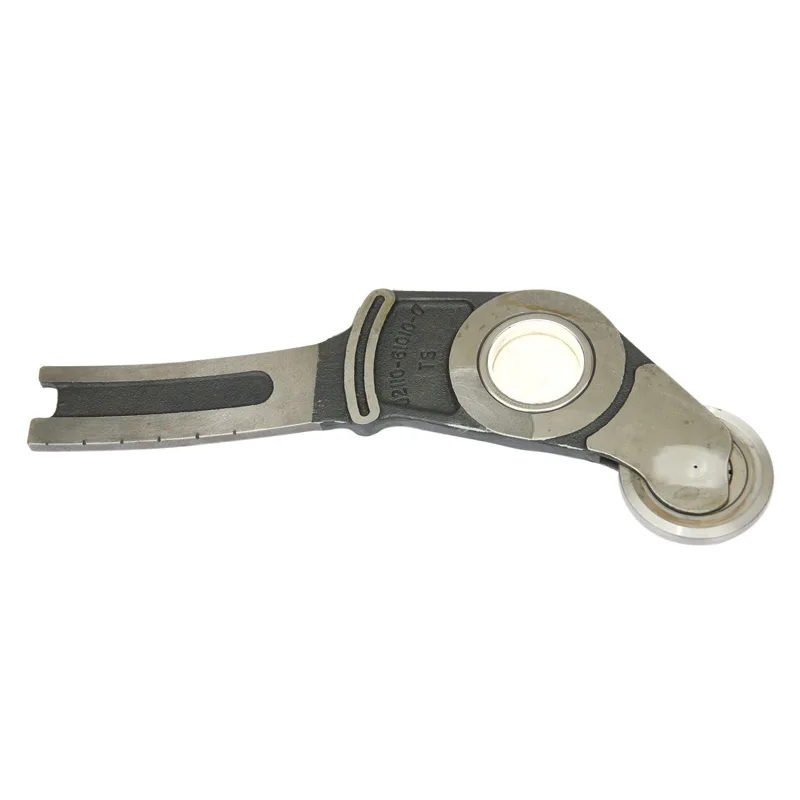

Что позволяет линяющей руке прослужить 6-8 лет?

Промышленное ткацкое оборудование настолько надежно, насколько надежно его самый слабый компонент. В системах «добби» и жаккардовых зевообразующих системахпроливающая рукавыдерживает такой уровень механического напряжения, которого большинство деталей машин никогда не испытывает — миллионы циклов возвратно-поступательного движения, устойчивые боковые нагрузки и постоянное воздействие волоконной пыли и остатков смазки. В этом контексте получение от 6 до 8 лет непрерывной службы одного компонента не является случайностью. Это прямой результат тщательного проектирования, выбора материалов премиум-класса и философии производства, основанной на долгосрочной промышленной эффективности.

ВЧаншу Чансинь Текстильное Оборудование Лтд., наша команда инженеров потратила десятилетия на изучение того, что именно отличает рычаг, который выходит из строя через 18 месяцев, от рычага, который все еще работает точно через семь лет. Ответы неизменно сводятся к одним и тем же пяти факторам: состав сплава, твердость поверхности, точность размеров, динамический баланс и сопротивление усталости при циклической нагрузке. В этой статье подробно рассматривается каждый из этих факторов, объясняются характеристики нашей продукции и дается техническая основа, позволяющая с уверенностью оценить любую покупку зевообразующего рычага.

Какие материалы определяют основной срок службы отводящего рычага?

Выбор материала является единственным наиболее решающим фактором, влияющим на то, как долго зевообразователь будет работать в производственных условиях. Деталь, которая внешне выглядит идентично, может вести себя совершенно по-разному в зависимости от используемого сплава, примененной термообработки и выбранного метода отделки поверхности. В компании Changshu Changxin Textile Equipment Co., Ltd. наши протоколы поиска материалов и испытаний построены вокруг одной цели: производство компонентов, которые сохраняют стабильность размеров и целостность поверхности в течение сотен миллионов циклов.

Зевообразующий рычаг работает в механически агрессивной среде. Каждый цикл создает изгибающее напряжение, скручивающую нагрузку и ударные силы в шарнирном соединении. За стандартную производственную смену продолжительностью 16 часов типичный ткацкий станок добби подвергает зевообразующий рычаг от 800 000 до 1,2 миллиона циклов нагрузки. Умножьте это на 300-дневный производственный год, и вы получите более 350 миллионов циклов в год. Только материалы, разработанные с учетом устойчивости к многоцикловой усталости, могут выдержать такую ​​рабочую нагрузку без образования микротрещин или смещения размеров.

Наши зевообразующие рычаги производятся с использованием следующих материалов:

• Высокопрочная легированная сталь с содержанием углерода от 0,38% до 0,45%, обеспечивающая базовую твердость, необходимую для шарниров и сопряжений подшипников.
• Контролируемые добавки марганца и хрома, которые улучшают прокаливаемость и обеспечивают равномерную сквозную твердость в более толстых поперечных сечениях.
• Закалка до твердости поверхности от 58 до 62 HRC на всех контактных поверхностях, глубина корпуса от 0,8 до 1,2 мм, что предотвращает растрескивание под ударными нагрузками.
• Твердость сердцевины поддерживается на уровне от 30 до 38 HRC, сохраняя прочность и ударопрочность, а поверхность устойчива к истиранию.
• Нормализованная и закаленная базовая структура, которая устраняет остаточное литейное напряжение перед началом окончательной обработки.

В результате получается деталь с твердой, износостойкой внешней поверхностью и прочной, устойчивой к растрескиванию сердцевиной. Именно эта структура с двойными свойствами позволяет нашему отводному рычагу выдерживать тысячи циклов ударов в час без сколов и трещин в точках концентрации напряжений.

Помимо самой стали, важную роль в долговечности играет качество бронзовых или полимерных втулок, используемых в шарнирных соединениях. Наш завод использует самосмазывающиеся композитные втулки на сопряжениях с высокими нагрузками, что значительно снижает затраты на техническое обслуживание и предотвращает износ металл по металлу, который разрушает более дешевые узлы в течение первых двух лет службы.

Какие ключевые технические характеристики вам следует оценить?

Покупка зевообразующего рычага, основываясь только на цене, является одним из самых дорогостоящих решений, которые может принять руководитель завода. Реальная стоимость компонента рассчитывается на протяжении всего срока его службы, включая незапланированные простои, затраты на замену и дефекты качества, возникающие в период, когда изношенный компонент все еще работает, но уже не работает точно. Понимание технических характеристик, которые коррелируют с длительным сроком службы, позволяет командам по закупкам принимать решения на основе общей стоимости владения, а не цены за единицу продукции.

Наша команда инженеров Changxin Textile публикует полные технические данные для каждой модели зевообразующих рычагов, которые мы производим. Следующие характеристики являются теми, которые наши клиенты неизменно считают наиболее важными при оценке качества компонентов:

Точность размеров и геометрические допуски

• Допуск диаметра отверстия шарнира: класс H6 (обычно от плюс 0 до плюс 19 микрон для отверстия диаметром 25 мм)
• Допуск по общей длине: плюс-минус 0,05 мм по всему размаху рычага.
• Прямолинейность корпуса руки: максимальное отклонение 0,02 мм на 100 мм длины.
• Параллельность между верхней и нижней шарнирными поверхностями: в пределах 0,015 мм.
• Перпендикулярность отверстий для соединительных штифтов относительно базовой поверхности: в пределах 0,02 мм.

Нагрузка и усталостные характеристики

• Номинальная статическая нагрузка в точке поворота: минимум 1800 Н.
• Рейтинг динамической усталости: 500 миллионов циклов при 1200 Н без образования поверхностных трещин.
• Ударопрочность: ударная вязкость по Шарпи с V-образным надрезом не менее 45 Дж/см2 в сердцевине.
• Жесткость на изгиб: прогиб при номинальной нагрузке не должен превышать 0,03 мм в середине пролета.

Качество поверхности и покрытия

• Шероховатость поверхности Ra на шарнирах: от 0,4 до 0,8 микрон.
• Шероховатость поверхности Ra на бесконтактных поверхностях: от 1,6 до 3,2 микрона.
• Адгезия покрытия: слой фосфата от 2 до 5 микрон, устойчивость к солевому туману минимум 72 часа.

Эти цифры не являются маркетинговыми целями. Они представляют собой измеренные значения производительности, проверенные в ходе сторонних испытаний в сертифицированной по стандарту ISO лаборатории качества нашего завода. Каждая производственная партия проходит выборочную проверку на соответствие этим параметрам перед получением разрешения на отгрузку.

Как производственный процесс влияет на долгосрочную долговечность?

Два зевообразующих рычага, изготовленных из идентичного сырья, могут работать по-разному в эксплуатации, если производственный процесс, в ходе которого они были сформированы, был непоследовательным. Допуски на прецизионную обработку, однородность термообработки, параметры шлифования и протоколы окончательного контроля — все это оставляет неизгладимые следы на готовой детали. Эти подписи либо обеспечивают долгий срок службы, либо подрывают его с первого дня установки.

Наш производственный процесс в компании Changshu Changxin Textile Equipment Co., Ltd. следует строгой последовательности, призванной обеспечить качество компонента на каждом этапе, а не пытаться проверить его в конце. Ключевые этапы процесса и их влияние на качество описаны ниже:

• Производство кованых заготовок:Все зевообразующие рычаги изначально представляют собой поковки в закрытых штампах, а не отливки или нарезанные прутки. Ковка выравнивает поток зерен металла вдоль основной оси напряжения рычага, улучшая сопротивление усталости на 30–40 % по сравнению с эквивалентными деталями из прутка, обработанными механической обработкой.
• Грубая обработка:Заготовки подвергаются черновой обработке, чтобы на всех критических поверхностях оставался припуск от 0,5 до 0,8 мм. Этот материал удаляется после термообработки, чтобы устранить любые искажения, вызванные термическим циклом.
• Упрочнение корпуса:Детали подвергаются цементации при температуре 920 градусов Цельсия в печи с контролируемой атмосферой, а затем закаливаются в масле. Углеродный потенциал атмосферы постоянно контролируется для поддержания состава корпуса в пределах спецификации. Отклонение по твердости поверхности партии поддерживается на уровне плюс-минус 1 балл по шкале Роквелла.
• Криогенная обработка:После закалки отдельные высокопроизводительные модели подвергаются криогенной обработке при температуре минус 80 градусов по Цельсию для преобразования остаточного аустенита в мартенсит, что повышает стабильность размеров и износостойкость в течение всего срока службы.
• Прецизионное шлифование:Все отверстия шарниров и контактные поверхности после термообработки подвергаются окончательной шлифовке до окончательного допуска. Цилиндрошлифовальные станки с ЧПУ и калибровкой в ​​процессе обработки постоянно поддерживают допуск отверстия на уровне плюс-минус 5 микрон на протяжении всего производственного цикла.
• Динамическая проверка баланса:Каждый готовый рычаг проверяется на распределение массы, чтобы убедиться, что он не вызывает вибрации на рабочей скорости.
• 100% проверка размеров:Каждый зевообразователь, покидающий наш завод, перед упаковкой измеряется по 12 критическим размерам. Детали, выходящие за пределы допуска, помещаются на карантин и утилизируются, а не дорабатываются и не отправляются.

Именно этот уровень контроля процесса отличает зевообразующий рычаг, срок службы которого составляет 6–8 лет, от рычага, у которого через 18 месяцев появляется чрезмерный люфт в шарнирном соединении. Смещение размеров изношенного шарнира напрямую приводит к ошибкам геометрии зева, повышенному напряжению ремизной рамы и, в конечном итоге, к дефектам ткани, которые вызывают жалобы клиентов задолго до того, как рычаг фактически выйдет из строя механически.

Почему большинство сбрасывающих оружие выходят из строя раньше времени?

Понимание режимов сбоя так же важно, как и понимание того, что делает продукт хорошим. За десятилетия работы с текстильными фабриками в Азии, Европе и Южной Америке закономерности преждевременного выхода из строя зевообразующих рычагов удивительно последовательны. Большинство неисправностей подпадают под одну из четырех категорий: металлургические сбои, геометрические неточности, неправильная установка и неадекватное управление смазкой. Каждый из этих видов отказа можно предотвратить.

В следующей разбивке указаны основные причины, с которыми наша служба технической поддержки сталкивается чаще всего, а также наблюдаемые симптомы, указывающие на развитие каждого режима отказа:

Металлургические ярлыки

• Замена углеродистой стали легированной сталью для снижения стоимости материала, что приводит к недостаточной сквозной твердости и быстрому износу отверстия шарнира.
• Недостаточная глубина гильзы (менее 0,6 мм), из-за которой твердость поверхности изнашивается в течение 12–18 месяцев при полной производственной нагрузке.
• Пропущенные или сокращенные циклы отпуска, которые оставляют на поверхности остаточное растягивающее напряжение, что делает ее хрупкой и склонной к образованию микротрещин под ударной нагрузкой.
• Наблюдаемый симптом: ускоренный износ канала ствола, видимый через 6–12 месяцев, часто сопровождающийся слышимым стуком во время образования налета.

Геометрическая неточность

• Отверстия, обработанные с увеличенным размером или некруглой формы, создают точечный контакт с валом шарнира, а не полный контакт по окружности, концентрируя напряжение и ускоряя износ в 3–5 раз.
• Угловое смещение корпуса рычага, вызывающее неравномерное распределение нагрузки по поверхности сопряжения подшипников.
• Заметный признак: асимметричный рисунок износа в отверстии, часто сочетающийся с ранней фреттинг-коррозией в нагруженной зоне контакта.

Неправильная установка

• Посадка с натягом, собранная без перепада температур или гидравлического прессового оборудования, создает растягивающее напряжение в отверстии, что снижает эффективный усталостный срок службы компонента.
• Неправильный момент затяжки крепежных деталей на шарнирных соединениях, приводящий к микрофреттингу на стыке зажима.
• Заметный признак: трещины на кромке отверстия, обычно появляются в течение первых 500 часов работы.

Неисправность смазки

• Несоответствующая вязкость смазки для рабочей температуры и скорости, вызывающая граничные условия смазки под нагрузкой.
• Увеличенные интервалы повторного смазывания, позволяющие разрушить смазочную пленку и обеспечить контакт металла с металлом.
• Заметные симптомы: изменение цвета из-за нагрева в области шарнира, остатки износа в смазочном материале и повышение рабочей температуры, измеренной на блоке шарнира.

Наши конструкции сбрасывающих рычагов включают в себя функции, специально разработанные для смягчения этих видов отказов. Самосмазывающиеся втулки на шарнире, большие резервуары для смазки в местах расположения смазочных ниппелей и фаски увеличенного отверстия, которые направляют сборку, не создавая краевых напряжений, — все это стандартные функции наших компонентов.

Как правильное техническое обслуживание может продлить срок службы до 8 лет и более?

Даже самый качественный отводной рычаг не сможет реализовать свой потенциал, если режим технического обслуживания вокруг него будет плохо контролироваться. И наоборот, хорошо выполненная программа профилактического обслуживания может значительно увеличить срок службы станка, составив от 6 до 8 лет, одновременно снижая общую стоимость компонентов и повышая эксплуатационную готовность ткацкого станка. Наша фабрика предоставляет каждому клиенту подробное руководство по техническому обслуживанию, адаптированное к его конкретной модели ткацкого станка и производственной среде.

Работы по техническому обслуживанию, оказывающие наибольшее влияние на срок службы, просты в реализации и не требуют никакого специального оборудования, кроме того, которым уже обладает любая хорошо оснащенная служба технического обслуживания.

График смазки

• Проверяйте доступность смазочных ниппелей и убедитесь, что все точки смазки свободны и принимают смазку через каждые 250 часов технического обслуживания.
• Наносите 2–3 грамма литиевой комплексной смазки NLGI класса 2 на каждую точку шарнира каждые 500 часов при нормальных производственных условиях.
• Сократите интервал замены смазки до 250 часов в средах с высокой температурой выше 35 градусов C или в средах с высоким содержанием пыли и содержанием в воздухе волокон выше 5 мг/м3.
• Промывайте и заменяйте смазку ежегодно независимо от внешнего состояния, поскольку окисленная смазка теряет прочность пленки, даже если она визуально не изменилась.

Протокол проверки

• Проверяйте зазор отверстия шарнира каждые 1000 часов с помощью калибра «годен/не годен». Замените рычаг, если зазор превышает 0,06 мм.
• Проверяйте корпус рычага на наличие поверхностных трещин с помощью капиллярной проверки каждые 2000 часов на высокоскоростных ткацких станках со скоростью выше 500 об/мин.
• Проверяйте точность геометрии зева по исходным данным ввода в эксплуатацию каждые 500 часов. Геометрическое смещение более 2 мм на ремизной рамке указывает на изношенные компоненты шарнира.
• Проверяйте момент затяжки на всех шарнирных соединениях каждые 250 часов. Повторно затяните в соответствии со спецификацией, если крутящий момент какого-либо крепежа составляет менее 80 % от первоначального.

Экологический контроль

• Поддерживайте температуру в помещении для изготовления изделий ниже 35 градусов Цельсия, чтобы предотвратить ухудшение качества смазки и влияние теплового расширения на зазоры отверстий.
• Регулярно обслуживайте системы фильтрации воздуха на ткацком станке, чтобы свести к минимуму загрязнение зевообразующего механизма абразивным волокном и пылью.
• Храните запасные зевообразователи в оригинальной упаковке в сухом помещении с контролируемой температурой, чтобы предотвратить коррозию обработанных поверхностей перед установкой.

Заводы, соблюдающие этот график технического обслуживания, постоянно сообщают о сроках службы решетчатых рычагов, находящихся в верхнем пределе диапазона от 6 до 8 лет. Некоторые из наших постоянных клиентов, эксплуатирующих компоненты Changshu Changxin Textile Equipment Co., Ltd. в ухоженных помещениях, документально подтвердили, что срок службы высококачественных моделей ткацких станков превышает 9 лет. Сочетание нашего качества производства и строгой программы технического обслуживания делает эти результаты достижимыми.

Краткое содержание

Зевообразователь, который обеспечивает 6–8 лет надежной службы, не является продуктом случайности. Это результат последовательного и дисциплинированного подхода к материаловедению, точности производства, контролю качества и техническому обслуживанию на местах. Каждый элемент нашего процесса проектирования и производства в компании Changshu Changxin Textile Equipment Co., Ltd. ориентирован на этот целевой срок службы, поскольку наши клиенты оценивают нас не по тому, сколько стоит купить наши компоненты, а по тому, сколько стоит ими владеть в течение всего срока службы.

Ключевые факторы, определяющие, достигает ли зевообразующий рычаг этого стандарта, ясны и измеримы: выбор сплава, твердость и глубина корпуса, точность размеров, структура кованого зерна, усталостная прочность и качество программы технического обслуживания, связанной с эксплуатируемым компонентом. Наша продукция спроектирована и изготовлена ​​так, чтобы превзойти все эти параметры, а наша команда технической поддержки готова помочь вашему обслуживающему персоналу оптимизировать рабочую среду для максимального срока службы компонентов.

Если ваш нынешний поставщик не может предоставить сертификаты материалов, записи проверки размеров и данные испытаний на усталость, подтверждающие заявленный срок службы их компонентов, это значимый сигнал. Мы предоставляем всю эту документацию как стандартную часть каждого отправляемого заказа.
